PCB - 이미지 센서 처리, 표면 온도 센서, 배터리 충방전 시스템등을 컨트롤 하는 PCB입니다.
|
|||||||||||||
CE Software - 임베디드 부팅 이미지 입니다.

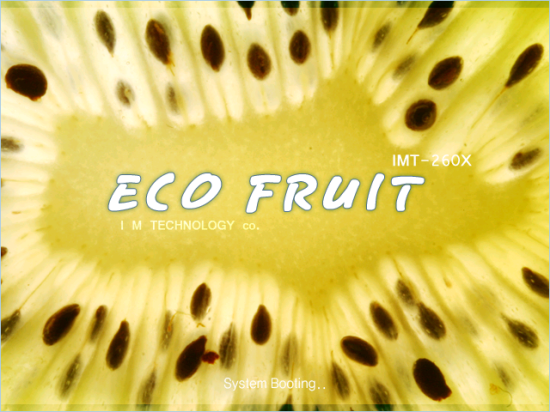

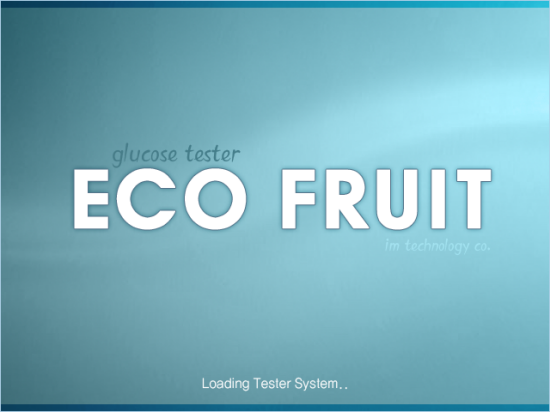

- 임베디드 부팅후 HW/SW을 초기화 할 때 다음처럼 Splash가 표시됩니다.

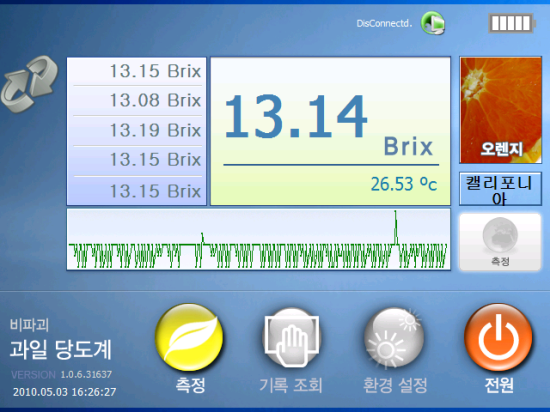

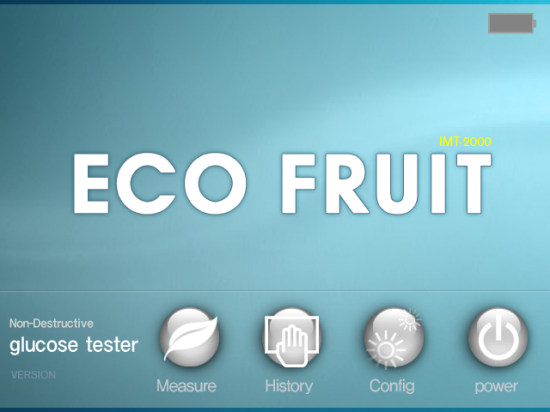

- 로딩이 모두 완료되면, 초기 메인 화면이 표시됩니다.
|
|||||||||||||
![]() |
|||||||||||||
1. 과일에 가져다 댄후 측정버튼을 클릭하여 당도를 측정합니다.

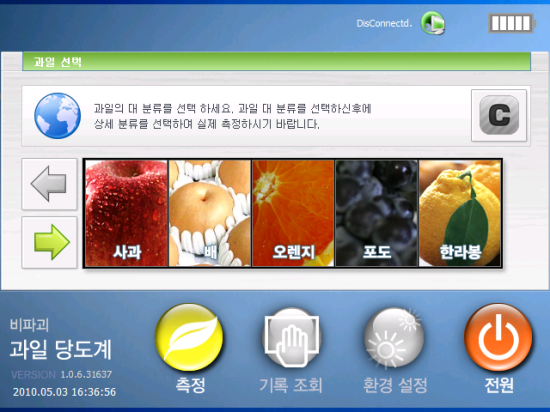

2. 과일의 종류를 선택하여 측정할 수 각 과일에 맞추어 측정합니다.
3. 측정한 기록을 조회합니다.
4. 프로그램의 환경을 설정합니다.
|
|||||||||||||
PC Software - 장비와 PC를 연결하면 펌웨어 업그래이드와 기록 조회를 할 수 있습니다.
|
|||||||||||||
개략 구성도 (초기) - 해당 시스템의 개략 구성도 입니다.
|
|||||||||||||
